Lắp đặt ATS cho máy phát điện

Tủ ATS (Automatic Transfer Switch) là một thiết bị quan trọng trong hệ thống máy phát điện. Chức năng chính khi Lắp đặt ATS cho máy phát điện là tự động chuyển đổi nguồn điện từ lưới điện chính sang máy phát điện và ngược lại khi có sự cố về điện.

1. Tại sao cần lắp đặt tủ ATS cho máy phát điện ?

Ảnh tủ ATS do CÔNG TY TNHH TM VÀ DV KỸ THUẬT HOÀNG KIM thiết kế

Việc lắp đặt tủ ATS cho máy phát điện là cần thiết vì nó giúp đảm bảo khả năng cung cấp điện liên tục và ổn định cho các thiết bị hoạt động. Khi có sự cố về điện, như mất điện từ lưới điện chính, tủ ATS sẽ tự động chuyển đổi nguồn điện từ máy phát điện để đảm bảo các thiết bị hoạt động không bị gián đoạn.

Ngoài ra, việc lắp đặt tủ ATS còn giúp bảo vệ máy phát điện khỏi những tác động của một số sự cố về điện như điện áp cao hoặc thấp. Khi tình trạng này xảy ra, tủ ATS sẽ ngắt nguồn đến máy phát điện để tránh các thiết bị hoạt động bị hư hỏng.

Tóm lại, việc lắp đặt tủ ATS cho máy phát điện là cần thiết để đảm bảo cung cấp điện liên tục và ổn định cho các thiết bị hoạt động và bảo vệ máy phát điện khỏi những tác động của các sự cố về điện.



2. Chức năng hoạt động của tủ điện ATS

– Bảo vệ máy phát , do có thời gian trễ giữa việc cắt MC máy phát và đóng MC điện lưới nên máy phát được bảo vệ an toàn
– bảo vệ phụ tải , do nguồn điện lưới được kiểm tra , nếu đảm bảo mới đóng điện lưới cho tải
– Tự động gửi tín hiệu khởi động máy khi: điện lưới mất hoàn toàn, mất pha, hoặc điện áp thấp hơn giá trị cho phép (giá trị này có thể điều chỉnh được).
– Thời gian chuyển đổi sang nguồn máy phát tùy chọn , nhưng >5s , để đảm bảo điện máy phát đã ổn định
– Khi điện lưới phục hồi, bộ ATS chuyển phụ tải sang nguồn lưới. Máy tự động tắt sau khi chạy làm mát 1-15 phút.
– Có khả năng vận hành tự động hoặc bằng nhân công.
– Điều chỉnh được các khoảng thời gian chuyển mạch.
– Có hệ thống đèn chỉ thị.

3. Thiết kế tủ điện ATS

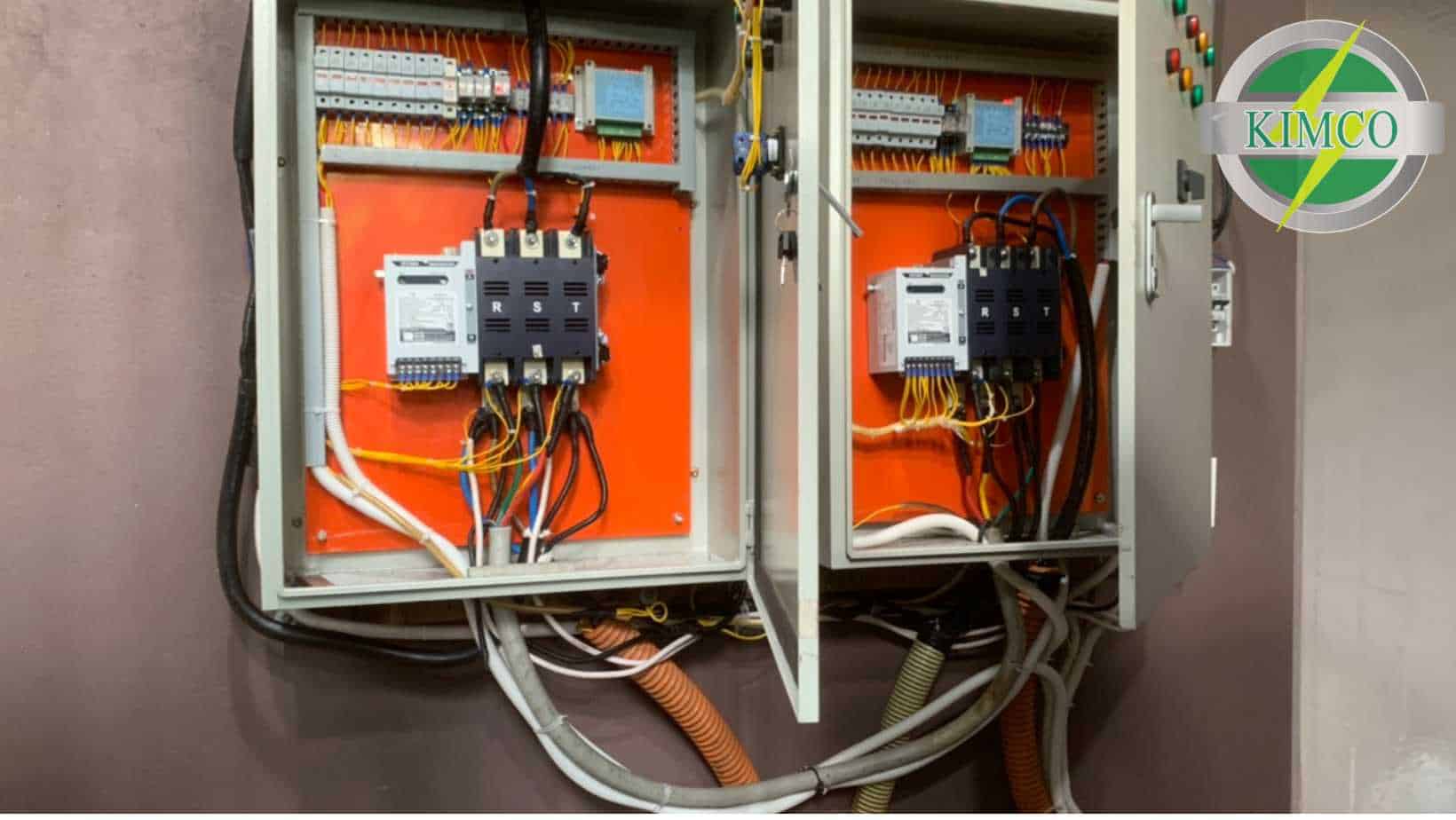

Lắp 2 tủ ATS 400a cho khách ở Duyên Hải Trà Vinh
  • Tủ điện ATS được thiết kế vỏ tủ từ thép mạ kẽm và vỏ tủ điện được sơn tĩnh điện.
  • Các thiết bị bên trong được thiết kế phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện.
  • Thiết bị tự động chuyển nguồn ATS lưới — máy phát được cấu tạo gồm có hai phần riêng biệt đó là phần mạch động lực và phần mạch điều khiển.
  • Phần mạch điều khiển gồm có bộ phận đo lường và bộ phận điều khiển đối tượng chấp hành.
  • Cơ cấu chấp hành chính là các cơ cấu chuyển mạch. Đây là hệ thống chuyển nguồn tự động, có tác dụng khi nguồn chính bị mất thì Tủ ATS sẽ khởi động và chuyển sang nguồn dự phòng.
  • Bộ điều khiển tủ điện ATS là bộ điều khiển chuyên dụng: dùng để điều khiển thiết bị chuyển mạch theo trình tự và thời gian.
  • Hệ thanh cái đồng phân phối điện tủ điện ATS: được tính toán phù hợp dòng điện định mức của hệ thống.
  • Trước mặt tủ điện ATS có các nút ấn, màn hình LCD và có hệ thống đèn chỉ thị để người vận hành điều chỉnh được thời gian chuyển mạch, chế độ hoạt động.
  • Ngoài ra, tủ điện ATS có thể tích hợp thêm chức năng giám sát và điều khiển từ xa thông qua việc sử dụng bộ điều khiển PLC của các hãng như: Siemens, Mitsubishi…

4. CÁC LOẠI TỦ ĐIỆN ATS CƠ BẢN

Lắp 2 tủ ATS 400a cho khách ở Duyên Hải Trà Vinh

Có nhiều loại tủ ATS khác nhau, tuy nhiên, các loại tủ ATS phổ biến nhất bao gồm:

Tủ ATS tự động:

Đây là loại tủ ATS tự động chuyển đổi nguồn điện giữa lưới điện chính và máy phát điện một cách tự động, nhanh chóng khi có sự cố về điện. Loại tủ này thường được sử dụng trong các hệ thống phát điện dự phòng cho các tòa nhà, công trình xây dựng, nhà máy…

Tủ ATS thủ công:

Loại tủ này yêu cầu người sử dụng phải thủ công chuyển đổi nguồn điện giữa lưới điện chính và máy phát điện khi có sự cố về điện. Loại tủ này thường được sử dụng trong các hệ thống phát điện dự phòng cho các nhà dân, khách sạn, quán cà phê, cửa hàng…

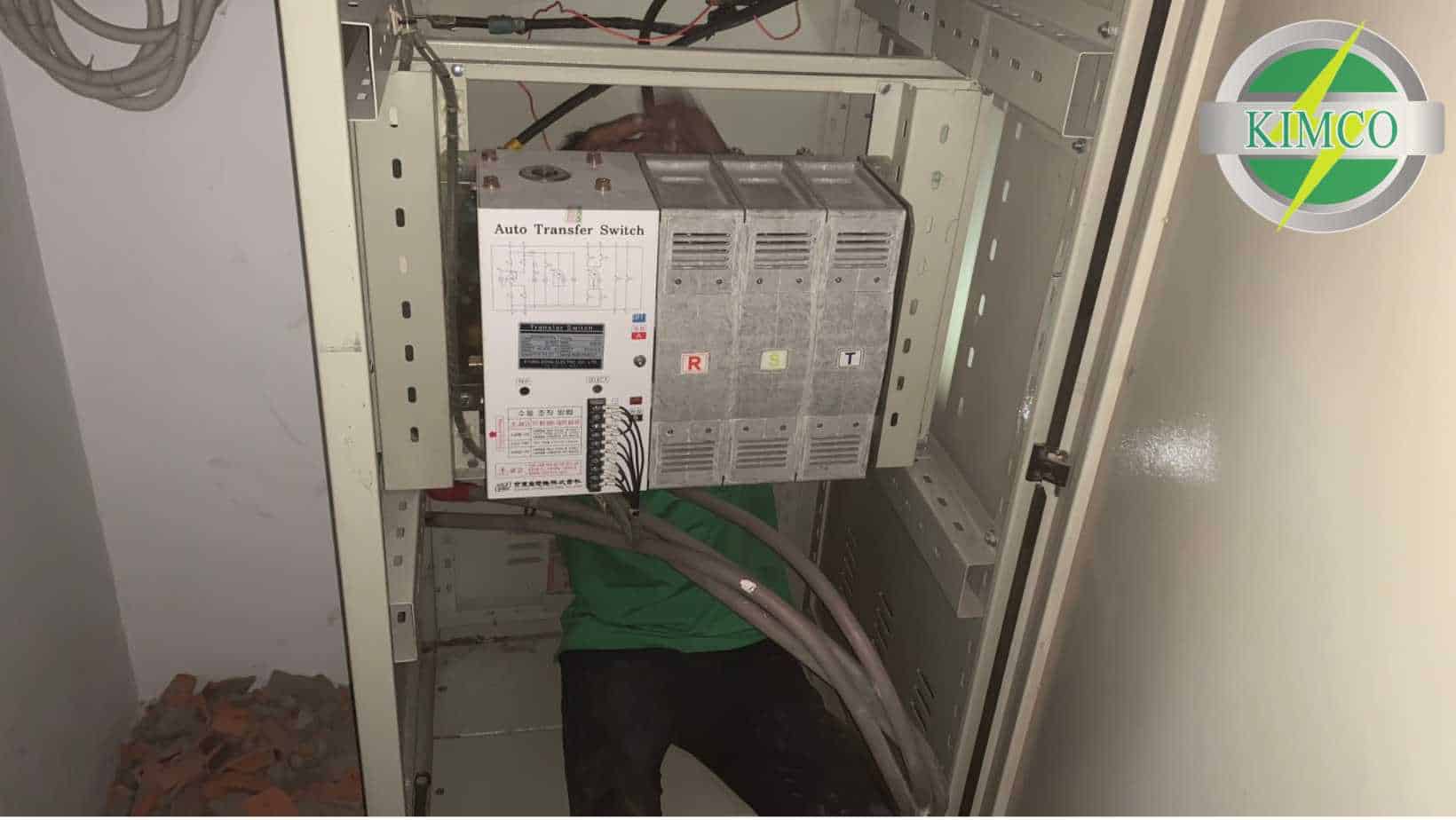

Đấu nối cáp điện vào tủ ATS tại Cộng Hoà Tân Bình

Tủ ATS kép:

Đây là loại tủ ATS được thiết kế với hai đường điện để kết nối với hai máy phát điện khác nhau, đồng thời có chức năng đảm bảo sự chuyển đổi nguồn điện giữa hai nguồn điện khác nhau một cách tự động. Loại tủ này thường được sử dụng trong các hệ thống phát điện dự phòng cho các công trình yêu cầu tính tin cậy cao.

Tủ ATS trung tâm:

Đây là loại tủ ATS được sử dụng để điều khiển và giám sát nhiều tủ ATS trong một hệ thống lớn hơn. Loại tủ này thường được sử dụng trong các hệ thống phát điện dự phòng cho các công trình lớn như bệnh viện, trường học, trung tâm thương mại…

Các loại tủ ATS này đều có chức năng chuyển đổi nguồn điện giữa lưới điện chính và máy phát điện, tuy nhiên, mỗi loại tủ lại có những ưu điểm và hạn chế khác nhau, phù hợp với các ứng dụng và yêu cầu cụ thể.

5. Đơn vị thi công lắp đặt tủ ATS với máy phát điện

  • Công ty TNHH TM & DV Kỹ Thuật Hoàng Kim đã có hơn 20 năm kinh nghiệm trong lĩnh vực lắp đặt máy phát điện cũng như lắp đặt ATS cho máy phát điện
  • Công ty có đội ngũ kỹ thuật viên có trình độ chuyên môn cao, được đào tạo chuyên sâu và có kinh nghiệm trong việc lắp đặt máy phát điên.
  • Hoàng Kim cung cấp dịch vụ lắp đặt ATS sửa chữa,cho thuê,mua bán,lắp đặt,bảo dưỡng và bảo trì cho nhiều loại máy phát điện khác nhau, bao gồm cả máy phát điện công nghiệp và gia đình.
  • Công ty cam kết cung cấp dịch vụ sửa chữa chất lượng cao và đáp ứng các yêu cầu của khách hàng trong thời gian ngắn nhất có thể.
  • Hoàng Kim cung cấp dịch vụ sửa chữa máy phát điện với giá cả hợp lý, cạnh tranh trên thị trường.
  • Sử dụng linh kiện chính hãng để đảm bảo sự an toàn và hiệu quả cho các thiết bị máy phát điện.
  • Dịch vụ sửa chữa máy phát điện của công ty giúp tiết kiệm thời gian và chi phí cho khách hàng.
  • Công ty cam kết đảm bảo an toàn cho khách hàng trong quá trình sử dụng máy phát điện sau khi được sửa chữa.
  • Tư vấn chuyên nghiệp về cách sử dụng và bảo trì máy phát điện để đảm bảo hiệu suất hoạt động của máy.
  • Hoàng Kim sẵn sàng phục vụ khách hàng bất cứ lúc nào trong ngày và đáp ứng yêu cầu của khách dịch vự tư vấn
